Kubernetes包含了大量的概念和术语,比如Master、Node、Pod、Replication Controller、Service等等,在深入学习Kubernetes之前,有必要捋清Kubernetes架构设计和这些术语的含义。

Kubernetes架构

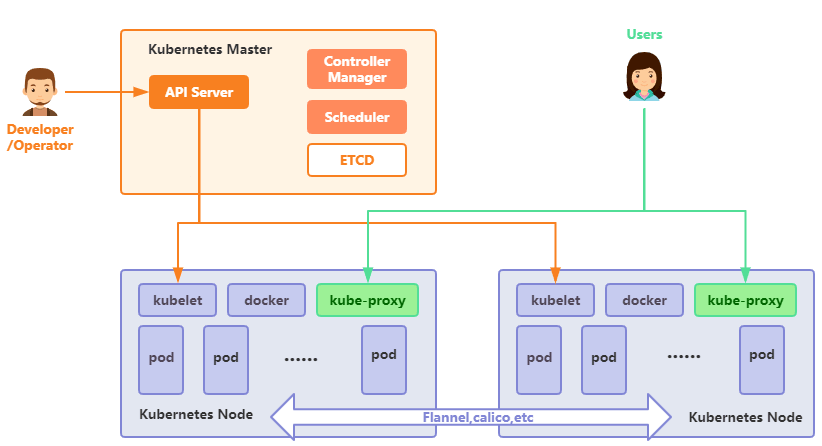

Kubernetes基本架构如下图所示:

由上图我们可以看出,Kubernetes集群节点可分为MasterNode

Master节点上主要包含了以下这些关接的进程:

  1. API Server:提供了HTTP Rest接口的关键服务进程,是Kubernetes里所有资源的增、删、改、查等操作的唯一入口,也是集群控制的入口进程;
  2. Controller Manager:负责维护集群的状态,比如故障检测,扩缩容,滚动更新等等;
  3. Scheduler:负责资源的调度,按照预定的策略把pod调度到指定的node节点;
  4. etcd:存储Kubernetes集群信息。

Node节点上主要包含了以下这些关接的进程:

  1. kubelet:负责Pod对应的容器的创建、启停等任务;
  2. kube-proxy:实现Kubernetes Service的通信与负载均衡机制的重要组件;
  3. docker:Docker引擎,负责本机的容器创建和管理工作;
  4. pod:Pod是Kubernetes中能够创建和部署的最小单元,是Kubernetes集群中的一个应用实例。Pod包含了一个“根容器”Pause和多个Docker容器;

Kubernetes节点间的网络通信通过网络插件实现,比如Flannel,Calico等。

Pod管理对象

Pod管理对象指的是Kubernetes中可以用于创建和管理Pod的组件,比如RC(RS),Deployment,StableSet等等。在了解这些组件前,先来看看Pod的组成:

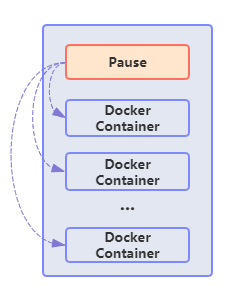

Pod包含一个Pause容器和多个Docker容器,Pause容器用于管理这些Docker容器。

Pod可以通过yaml文件来创建,下面举个简单的例子:

apiVersion: v1
kind: Pod # kind为pod表明这是一个pod定义
metadata:
  name: nginx-pod # pod名称为nginx-pod
  labels: # 定义标签信息(label)
    name: nginx
spec:
  containers:
    - name: nginx # 容器名称
      image: nginx # 基于nginx镜像构建
      imagePullPolicy: IfNotPresent # 镜像拉取规则,不存在则远程拉取
      ports:
        - containerPort: 80 # 端口

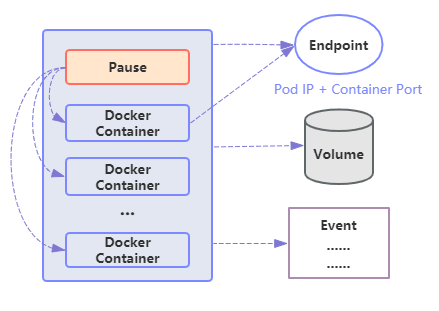

每个Pod都包含一个唯一的IP地址,称为Pod IP,Kubernetes集群内的任意两个Pod之间都能正常通信。Pod IP加上上面定义的80端口,组成了一个Endpoint,代表此Pod里的一个服务进程的对外通信地址。Pod的相关内容存储在Volume中,Pod的相关运行记录可以通过Event查看:

在定义Pod的时候我们也可以指定资源资源限额,资源主要包括CPUMemory

在Kubernetes里,一个计算资源进行配额限定时需要设定以下两个参数:

  1. Requests:该资源的最小申请量,系统必须满足要求;
  2. Limits:该资源最大允许使用的量,不能被突破,当容器试图使用超过这个量的资源时,可能会被Kubernetes“杀掉”并重启。

比如修改上面的Pod配置文件,定义资源配额:

apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
  labels:
    name: nginx
spec:
  containers:
    - name: nginx
      image: nginx
      imagePullPolicy: IfNotPresent
      ports:
        - containerPort: 80
      resources:
        requests:
          memory: "64Mi" # 至少需要64MiB内存
          cpu: "200m" # 至少需要0.2个CPU
        limits:
          memory: "128Mi" # 内存消耗不能多于128MiB
          cpu: "500m" # CPU消耗不能多于0.5

除了直接使用Pod配置文件来创建Pod外,更为常用的是使用Pod管理对象RC(RS)、Deployment等创建和管理Pod。

RC(RS)

RC全称Replication Controller(副本控制器),用于控制任意时刻指定Pod的数量都符合预期值。RC配置文件一般包含以下三个部分:

  1. 期望的Pod副本数量;
  2. 用于筛选Pod的Label Selector;
  3. 创建Pod的模板(当数量少于预期的时候,用这个模板创建Pod)。

举个RC yaml的例子:

apiVersion: v1
kind: ReplicationController # 表示RC
metadata:
  name: nginx-rc # RC控制器名称为nginx-rc
spec:
  replicas: 3 # 期望Pod的副本数量为3
  selector:
    name: nginx # Label筛选器,筛选出Label包含(name=nginx)的Pod
  template: # Pod创建模板,格式基本和我们上面定义的Pod yaml一致
    metadata:
      labels:
        name: nginx
    spec:
      containers:
        - name: nginx
          image: nginx
          imagePullPolicy: IfNotPresent
          ports:
            - containerPort: 80

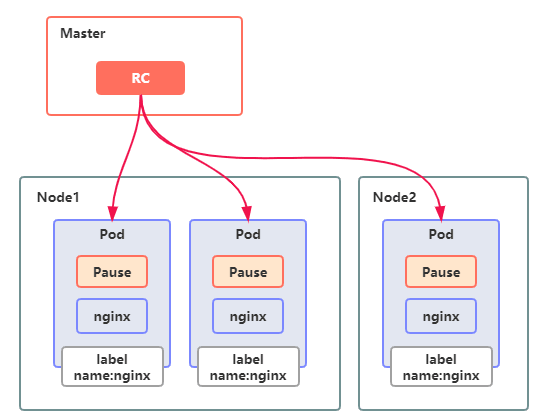

通过这个RC,我们可以实现:在Kubernetes集群中,任意时刻都存在3个运行着Nginx容器的Pod,即通过这个RC我们创建了一个Nginx数量为3的Nginx集群(其中一种可能性):

在Kubernetes的发展中,RC升级为了Replica Set,俗称RS,语法大致和RC一致。RS和RC最大的区别在于:RS拥有更为🐂🍺的Pod筛选器。比如:

apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: frontend
spec:
  replicas: 2
  selector:
    matchLabels:
      tier: frontend
    matchExpressions:
      - {key: release, operator: In, values: [stable, snapshot]}
  template:
    ...

上面的RS筛选Pod规则为:筛选标签包含tier为frontend,并且release的值为stable或者snapshot的Pod。

总之,RC(RS)的作用为:

  1. Pod的创建及数量控制;
  2. 通过改变RC里的Pod副本数量,可以实现Pod的扩容或缩容;
  3. 通过改变RC里Pod模板中的镜像版本,可以实现Pod的滚动升级。

Deployment

Deployment可以看成是RS的升级版组件,内部使用RS管理Pod,和RS相比最大的不同在于Deployment可以随时查看Pod的部署状态。Deployment的yaml配置和RS差不多,举个Deployment yaml的例子(nginx-deployment.yml):

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  selector:
    matchLabels:
      name: nginx
  replicas: 3
  template:
    metadata:
      labels:
        name: nginx
    spec:
      containers:
        - name: nginx
          image: nginx
          imagePullPolicy: IfNotPresent
          ports:
            - containerPort: 80

除了kind,其他都和RS差不多。在Kubernetes集群中创建该Deployment:

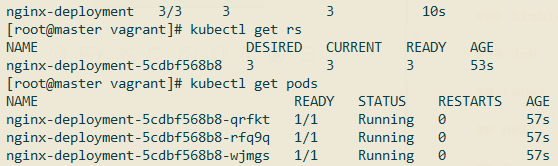

查看RS和Pod:

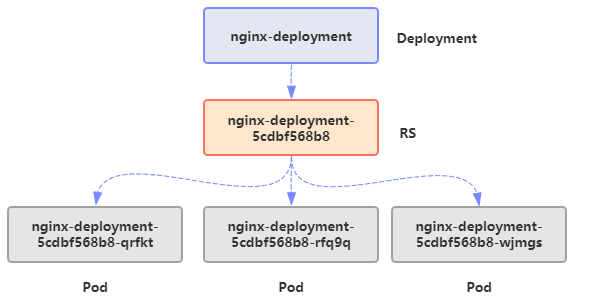

可以看到它们的关系为deployment -> rs -> pods:

StatefulSet

StatefulSet(有状态集合)可以看成是Deployment的一个变种,适合用于构建MySQL集群、MongoDB集群等有状态的集群,这些集群有以下这些共同特点:

  1. 集群规模相对固定,不能随意变动;
  2. 集群中每个Pod都是有状态的,即数据会被持久化到存储中;
  3. 每个Pod都有固定的ID。

StatefulSet创建的Pod集群符合上面的需求,具有如下特点:

  1. 每个Pod的名称在创建前就可以确定下来了。比如StatefulSet的名称为mysql,那么第一个Pod叫mysql-0,第二个叫mysql-1,以此类推;
  2. Pod的启停试是按照顺序来的;
  3. Pod通过PV或者PVC来持久化存储。

这里就先不深入研究StatefulSet了,后面再找机会研究。

Job

Job是一种特殊的Pod管理对象,是一种一次性Pod运行任务,任务结束后,Pod的生命周期也就结束了。Kubernetes中支持Cron表达式的任务称为CronJob,后面接触到了再仔细研究😪。

Label

就如上面所说,Label就是用于给Pod打标签用的,供Pod管理对象、Service等筛选使用。

HPA

除了使用kubectl scale命令修改Pod数量实现扩容或者缩容外,我们可以借助HPA(Horizontal Pod Autoscaling,Pod横向自动扩展)来完成Pod的自动化扩缩容。举个HPA的例子:

apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: nginx-hpa
  namespace: default
spec:
  maxReplicas: 10
  minReplicas: 3
  scaleTargetRef:
    kind: Deployment
    name: nginx-deployment
  targetCPUUtilizationPercentage: 80

上面定义了一个名为nginx-hpa的HPA,监控名称为nginx-deployment的Deployment中的Pod,当其targetCPUUtilizationPercentage的值大于80%时,将发生动态扩容行为,并且Pod的数量必须再3~10之间。

targetCPUUtilizationPercentage指的是Pod一分钟内CPU使用率的算数平均值。比如Pod的requests cpu为0.4,当前CPU使用量为0.3,则CPU使用率为75%。所以要使用HPA的功能,Pod必须指定了requests cpu值。

Service

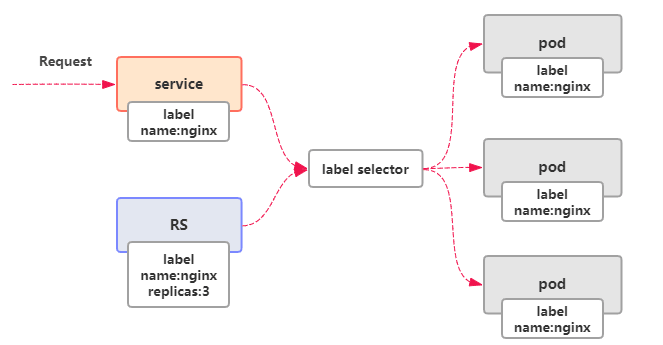

Service、RC和Pod之间的关系如下图所示:

从图中可以看出,Service是外界访问Pod的桥梁,Service通过Label Selector来筛选处符合的Pod,将请求均衡的转发到目标Pod上。前面例子中,我们通过Deployment创建了三个Nginx Pod,但现在外界并不能直接访问它们,我们可以创建一个Service来实现这个需求:

vim nginx-service.yml

内容如下所示:

apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  ports:
    - port: 8080
      targetPort: 80
      nodePort: 30001
  type: NodePort
  selector:
    name: nginx

上面配置中spec.ports定义了三个端口,在了解这三个端口的含义之前,我们先了解下下面这三个IP的含义:

  1. Node IP:Node的IP地址,Node是部署在宿主机上的,所以实际上就是宿主机的IP地址,不会发生改变;
  2. Pod IP:Pod的IP地址,由于动态扩缩容、宕机转移等原因,这个IP经常会发生改变;
  3. Cluster IP:Service的IP地址,在一个完整的Service生命周期内是不会改变的。

其中Pod IPCluster IP是属于Kubernetes集群范围内的,外界无法直接访问。

再回头看上面三个端口的含义:

  1. port:指定Service的端口号;
  2. targetPort:目标Pod的端口,根据前面nginx-deployment的定义,这里应该指定为80;
  3. nodePort:在Node上开启的监听端口,用于外界通过Cluster IP:nodePort来访问对应的Service。

使用nodePort时,需要将Service的type指定为NodePort,并且nodePort有范围限制,必须在30000-32767之间。

使用kubectl create -f nginx-service.yml创建该Service:

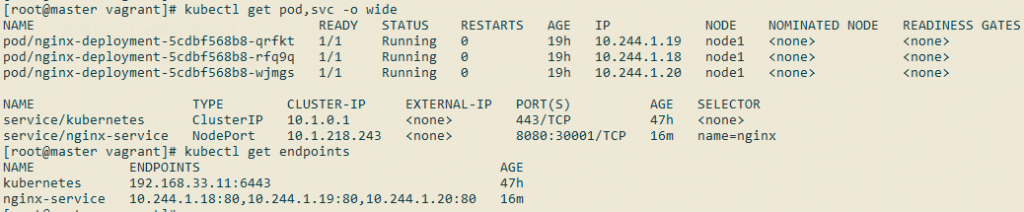

查看Service和endpoint:

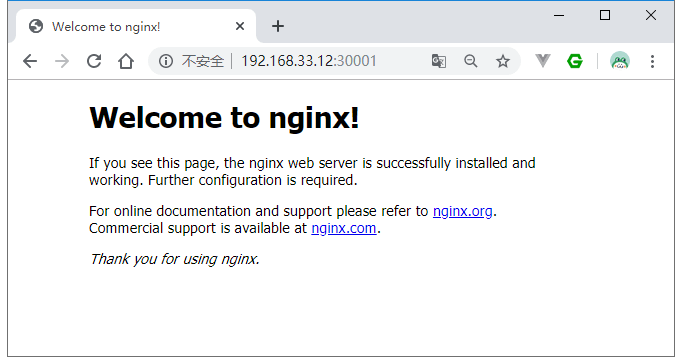

现在我们就可以通过node1 Ip:nodePort来访问Nginx Pod服务了:

Volume

Volume是Pod上能够被多个Docker容器访问的共享目录,Volume的生命周期和Pod相关,与Docker容器无关。可以在定义Pod的时候指定Volume:

apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
  labels:
    name: nginx
spec:
  volumes:
    - name: nginx-data
      emptyDir: {}
  containers:
    - name: nginx
      image: nginx
      imagePullPolicy: IfNotPresent
      ports:
        - containerPort: 80
      volumeMounts:
        - mountPath: /etc/nginx
          name: nginx-data

通常情况下,我们都是现在Pod里声明一个Volume,然后在容器里引用该Volume,并挂载到容器的某个目录上。

比较常用的Volume类型有:

  1. emptyDir:一个emptyDir Volume是在Pod分配到Node时创建的。从它的名称就可以看出,它的初始内容为空,并且无须指定宿主机上对应的目录文件,因为这是Kubernetes自动分配的一个目录,当Pod从Node上移除时,emptyDir中的数据也会被永久删除;
  2. hostPath为在Pod上挂载宿主机上的文件或目录,比如:
spec:
  volumes:
    - name: "persistend-storage"
      hostPath:
        path: "/data"

PV,PVC

PV(Persistent Volume)是Kubernetes集群中的某个网络存储对应的一块存储,不属于任何Node,但可以在每个Node上访问;PVC(Persistent Volume Claim,PV声明),某个Pod需要用到PV前,必须先定义PVC。

定一个NFS类型的PV,声明需要10Gi存储:

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv01
spec:
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteOnce
  nfs:
    path: /somepath
    server: 127.17.0.2

该PV声明了127.17.0.2NFS系统下的/somepath目录作为网络存储,内存为10Gi,该PV名称为pv01。

accessModes有以下三种模式:

  1. ReadWriteOnce:读写权限,并且只能被单个Node挂载;
  2. ReadOnlyMany:只读权限,允许被多个Node挂载;
  3. ReadWriteMany:读写权限,允许被多个Node挂载。

接着定义一个PVC:

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvclaim
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 8Gi

该PVC声明了需要8Gi存储空间,刚刚定义的PV符合这个要求,所以会被绑定上。定义了PVC后,就可以在Pod里引用了:

spec:
  volumes:
    - name: podpv
      persistentVolumeClaim:
        claimName: pvclaim

PV具有以下几种状态:

  1. Available:空闲状态;
  2. Bound:已经绑定到某个PVC上;
  3. Released:对应的PVC已经被删除,但资源还没有被集群收回;
  4. Failed:PV自动回收失败。

Namespace

Namespace顾名思义,命名空间,用于资源隔离。默认Kubernetes会创建default命名空间,并且Pod,RC等都是用该命名空间。

我们可以定义自己的命名空间:

apiVersion: v1
kind: Namespace
metadata:
  name: febs

在创建Pod等资源的时候就可以指定该命名空间了:

apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
  namespace: febs
  labels:
    name: nginx
...

Annotation

Annotation是用户任意定义的附加信息,便于外部工具查找,比如版本信息,build信息等。

ConfigMap

学过Docker的都知道,我们可以使用挂载目录的方式将宿主机中的配置文件映射到Docker容器内。但这在集群环境下,要挂载的配置文件过多,不仅麻烦而且容易出错,Kubernete的ConfigMap就是用于解决这个问题的。

ConfigMap存储了大量key-value配置,存储在etcd中,通过Volume的方式映射到目标Pod内,成为一份配置文件,ConfigMap实质上就是一个配置中心。
